1、應用
    通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
2、特點
      熱響應時間少，減小動態誤差；
      可彎曲安裝使用；
      測量范圍大；
      機械強度高，耐壓性能好；
3、工作原理
      鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、主要技術參數
      產品執行標準
      IEC584
      IEC1515
      GB/T16839-1997
      JB/T5582-91
5、測量范圍及允差

型號	分度號	允差等級
		I		II
		允差值	測溫范圍°C	允差值	測溫范圍°C
WRNK	K	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004ltl	375~1000	±0.0075ltl	333~1200
WRMK	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004ltl	375~1000	±0.0075ltl	333~1200
WREK	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004ltl	375~800	±0.004ltl	333~900
WRFK	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004ltl	375~750	±0.004ltl	333~750
WRCK	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004ltl	125~350	±0.0075ltl	133~1000
WRPK	S	±1°C	0~+1100	±2.5°C	0~600
		±[0.003（t-1100）]	1100~1600	±0.0025ltl	600~1600

6、常溫絕緣電阻
      鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V（直流）電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ；
7、偶絲直徑及材料

偶絲形式		單支式	雙支式
套管直徑		Ф2Ф3 Ф4 Ф5 Ф6 Ф8	Ф3Ф4 Ф5 Ф6 Ф8
套管材質	E﹑J﹑T	1Cr18Ni9Ti	1Cr18Ni9Ti
	K﹑N	1Cr18Ni9Ti GH3030	1Cr18Ni9Ti GH3030
	S	GH3039	GH3039

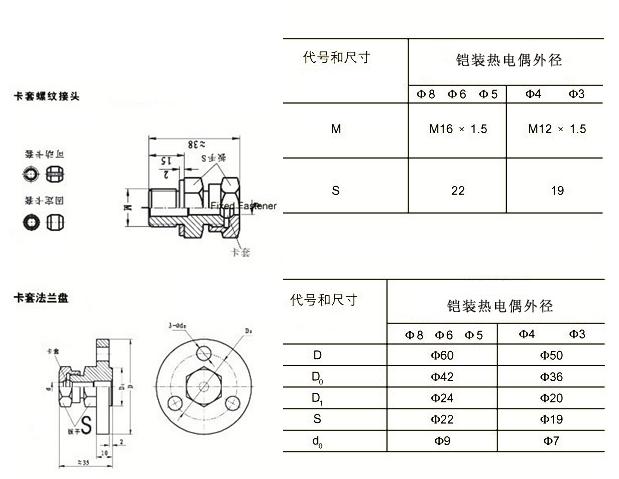

8、安裝固定形式

 10、鎧裝熱電偶推薦使用溫度

品  種	套管材料	外  徑	使用溫度（°Ｃ）
			長期使用	短期使用
鎳鉻-鎳硅	1Cr18Ni9Ti	2.0	600	700
		3.0，4.0，5.0，6.0，8.0	800	900
	GH3030	2.0，3.0	800	900
		4.0，5.0	900	1000
		6.0，8.0	1000	1100
鎳鉻硅-鎳硅	1Cr18Ni9Ti	2.0	600	700
		3.0,4.0,5.0,6.0,8.0	800	900
	GH3030	2.0,3.0	900	1000
		4.0,5.0	1000	1100
		6.0,8.0	1100	1200
	GH3039	2.0,3.0,4.0	1000	1100
		5.0,6.0,8.0	1100	1200
鎳鉻-銅鎳	1Cr18Ni9Ti	2.0	500	600
		3.0,4.0,5.0	600	700
		6.0,8.0	700	800
鐵-銅鎳	1Cr18Ni9Ti	2.0	400	500
		3.0,4.0,5.0	500	600
		6.0,8.0	600	750
銅-銅鎳	1Cr18Ni9Ti	2.0,3.0,4.0,5.0	250	300
		6.0,8.0	300	350
鉑銠10-鉑	GH3039	2.0,3.0,4.0	1000	1100
		5.0,6.0,8.0	1100	1200

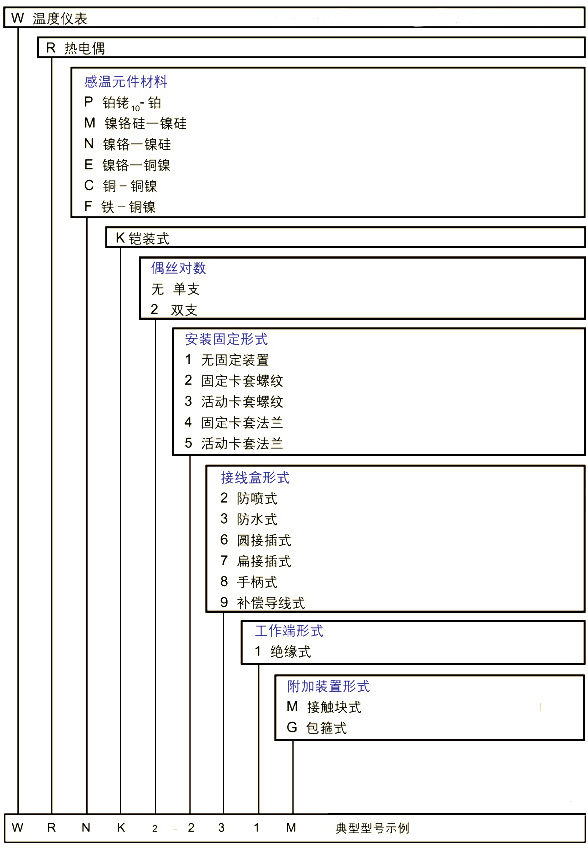

產品型號	分 度 號	溫度范圍 ℃	長   度		安裝固定裝置
			L	L1
WRPK-192	S	0-1300	100 200 300 400 500 750 1000 1500 2000 3000 4000 5000 7500 10000 15000 25000	500 750 1000 1500 2000 3000 4000 5000 7500 10000 15000 25000	無固定裝置
WRMK-192	N	0-1100
WRNK-192	K	0-1100
WREK-192	E	0-600
WRCK-192	T	0-350
WRFK-192	J	0-500
WRPK-292	S	0-1300			固定卡套螺紋
WRMK-292	N	0-1100
WRNK-292	K	0-1100
WREK-292	E	0-600
WRCK-292	T	0-350
WRFK-292	J	0-500
WRPK-392	S	0-1300			活動卡套螺紋
WRMK-392	N	0-1100
WRNK-392	K	0-1100
WREK-392	E	0-600
WRCK-392	T	0-350
WRFK-392	J	0-500
WRPK-492	S	0-1300			固定卡套法蘭
WRMK-492	N	0-1100
WRNK-492	K	0-1100
WREK-492	E	0-600
WRCK-492	T	0-350
WRFK-492	J	0-500
WRPK-592	S	0-1300			活動卡套法蘭
WRMK-592	N	0-1100
WRNK-592	K	0-1100
WREK-592	E	0-600
WRCK-592	T	0-350
WRFK-592	J	0-500
