產品簡介
WSS系列雙金屬溫度計是一種測量中低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
主要特點
現場顯示溫度，直觀方便；安全可靠，使用壽命長；
多種結構形式，可滿足不同要求。
工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
技術參數
執行標準
JB/T8803-1998 GB3836-83
其他參數
標度盤公稱直徑：60，100，150
精度等級：（1.0），1.5
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的******值
重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限******值的1/2
測溫范圍
測量范圍℃ | 適用范圍 | |
工業、商業 | 實驗室、小型 | |
-80～+40 | √ | √ |
-40～+80 | √ | √ |
0～50 | √ | √ |
0～100 | √ | √ |
0～150 | √ | √ |
0～200 | √ | √ |
0～300 | √ | √ |
0～400 | √ | √ |
0～500 | √ | √ |
正常工作天氣條件
工作場所 | 溫度℃ | 相對濕度% |
掩蔽場所 | -25～+55 | 5～100 |
戶外場所 | -40～+85 | 5～100 |
測量端形式

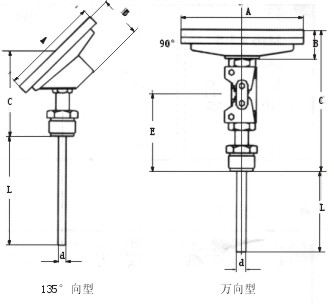

外形及尺寸
形式 | A | B | C | E | L | d |
軸向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 | Φ6 Φ8 Φ10 |
105 | 23 | 73 | - | |||
155 | 23 | 73 | - | |||
徑向型 | 65 | 50 | 110 | 34 | ||
105 | 50 | 110 | 34 | |||
105 | 50 | 110 | 34 | |||
135°向型 | 105 | 23 | 85 | - | ||
155 | 23 | 85 | - | |||
萬向型 | 105 | 23 | 178 | 120 | ||
155 | 23 | 178 | 120 |
安裝固定形式
可動外螺紋管接頭
| MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530 |  |
| 可動內螺紋管接頭 | |
| MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530 |  |
| 固定螺紋管接頭 | |
| MHSWdM16×1.51218Φ6Φ8Φ10M20×1.51622M27×22030NPT1/41518NPT1/21922NPT3/42530 |  |
| 卡套螺紋接頭 | |
| MHSWdM12×1.51519Φ6M16×1.51522Φ8M20×1.51624Φ10 |  |

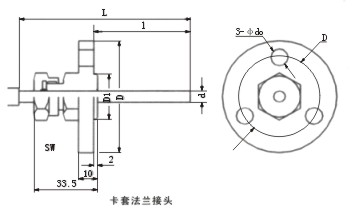

卡套法蘭接頭
D | D0 | D1 | SW | d0 | d |
Φ60 | Φ42 | Φ24 | Φ22 | Φ9 | Φ8 Φ10 |

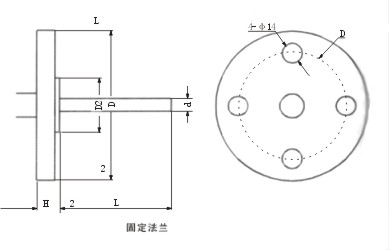

固定法蘭
D | D1 | D2 | H | d0 | d |
Φ105 | Φ75 | Φ55 | Φ16 | Φ14 | Φ8 Φ10 |
備注：可提供ANSI、JB、HG等標準法蘭。
選型編碼
SK- | 蘇科儀表公司標識 | ||||||||||||
| 系列號 | WSS | 雙金屬溫度計 | |||||||||||
| 表盤公稱直徑 | -3 | Φ60 | |||||||||||
| -4 | Φ100 | ||||||||||||
| -5 | Φ150 | ||||||||||||
| 表盤形式 | 0 | 軸向（直型） | |||||||||||
| 1 | 徑向（角型） | ||||||||||||
| 2 | 135°向（鈍角型） | ||||||||||||
| 8 | 萬向（可調角型） | ||||||||||||
| 安裝固定形式 | 0 | 無固定裝置 | |||||||||||
| 1 | 可動外螺紋 | ||||||||||||
| 2 | 可動內螺紋 | ||||||||||||
| 3 | 固定螺紋 | ||||||||||||
| 4 | 固定法蘭 | ||||||||||||
| 5 | 卡套螺紋 | ||||||||||||
| 6 | 卡套法蘭 | ||||||||||||
| 保護形式 | - | 普通型 | |||||||||||
| W | 防護型 | ||||||||||||
| F | 防腐型 | ||||||||||||
型號及規格
軸向型雙金屬溫度計
型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
D | L | |||||
WSS-300 | -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
WSS-400 | Φ100 | |||||
WSS-500 | Φ150 | |||||
WSS-301 | Φ60 | 可動外螺紋 | ||||
WSS-401 | Φ100 | |||||
WSS-501 | Φ150 | |||||
WSS-302 | Φ60 | 可動內螺紋 | ||||
WSS-402 | Φ100 | |||||
WSS-502 | Φ150 | |||||
WSS-303 | Φ60 | 固定螺紋 | ||||
WSS-403 | Φ100 | |||||
WSS-503 | Φ150 | |||||
WSS-304 | Φ60 | 固定法蘭 | ||||
WSS-404 | Φ100 | |||||
WSS-504 | Φ150 | |||||
WSS-305 | Φ60 | 卡套螺紋 | ||||
WSS-405 | Φ100 | |||||
WSS-505 | Φ150 | |||||
WSS-306 | Φ60 | |||||
WSS-406 | Φ100 | 卡套法蘭 | ||||
WSS-506 | Φ150 | |||||
徑向型雙金屬溫度計
型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
D | L | |||||
WSS-310 | -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
WSS-410 | Φ100 | |||||
WSS-510 | Φ150 | |||||
WSS-311 | Φ60 | 可動外螺紋 | ||||
WSS-411 | Φ100 | |||||
WSS-511 | Φ150 | |||||
WSS-312 | Φ60 | 可動內螺紋 | ||||
WSS-412 | Φ100 | |||||
WSS-512 | Φ150 | |||||
WSS-313 | Φ60 | 固定螺紋 | ||||
WSS-413 | Φ100 | |||||
WSS-513 | Φ150 | |||||
WSS-314 | Φ60 | 固定法蘭 | ||||
WSS-414 | Φ100 | |||||
WSS-514 | Φ150 | |||||
WSS-315 | Φ60 | 卡套螺紋 | ||||
WSS-415 | Φ100 | |||||
WSS-515 | Φ150 | |||||
WSS-316 | Φ60 | |||||
WSS-416 | Φ100 | 卡套法蘭 | ||||
WSS-516 | Φ150 | |||||
135°向型雙金屬溫度計
型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
D | L | |||||
WSS-420 | -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
WSS-520 | Φ150 | |||||
WSS-421 | Φ100 | 可動外螺紋 | ||||
WSS-521 | Φ150 | |||||
WSS-422 | Φ100 | 可動內螺紋 | ||||
WSS-522 | Φ150 | |||||
WSS-423 | Φ100 | 固定螺紋 | ||||
WSS-523 | Φ150 | |||||
WSS-424 | Φ100 | 固定法蘭 | ||||
WSS-524 | Φ150 | |||||
WSS-425 | Φ100 | 卡套螺紋 | ||||
WSS-525 | Φ150 | |||||
WSS-426 | Φ100 | 卡套法蘭 | ||||
WSS-526 | Φ150 | |||||
萬向型雙金屬溫度計
型號 | 測溫范圍 | 精度等級 | 保護管材料 | 規格 | 安裝固定形式 | |
D | L | |||||
WSS-480 | -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 | 1.5 | 1Cr18Ni9Ti 304 316 316L 哈氏C-276 | Φ100 | 75 100 150 200 300 400 500 750 1000 | 無固定裝置 |
WSS-580 | Φ150 | |||||
WSS-481 | Φ100 | 可動外螺紋 | ||||
WSS-581 | Φ150 | |||||
WSS-482 | Φ100 | 可動內螺紋 | ||||
WSS-582 | Φ150 | |||||
WSS-483 | Φ100 | 固定螺紋 | ||||
WSS-583 | Φ150 | |||||
WSS-484 | Φ100 | 固定法蘭 | ||||
WSS-584 | Φ150 | |||||
WSS-485 | Φ100 | 卡套螺紋 | ||||
WSS-585 | Φ150 | |||||
WSS-486 | Φ100 | 卡套法蘭 | ||||
WSS-586 | Φ150 | |||||
備注：
選型須知：請?zhí)峁┬吞?hào)、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級
