1、應用
    通常和顯示儀表、記錄儀表、電子計算機等配套使用。直接測量各種生產過程中的0°C~1300°C范圍內液體，蒸汽和氣體介質以及固體表面溫度。
2、特點
      熱響應時間少，減小動態誤差；
      可彎曲安裝使用；
      測量范圍大；
      機械強度高，耐壓性能好；
3、工作原理
      鎧裝熱電偶的電極由兩根不同導體材質組成。當測量端與參比端存在溫差時，就會產生熱電勢，工作儀表便顯示出熱電勢所對應的溫度值。
4、主要技術參數
      產品執行標準
      IEC584
      GB/T18404-2001

   5、測量范圍及允差

型號	分度號	允差等級
		I		II
		允差值	測溫范圍°C	允差值	測溫范圍°C
WRNK	K	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004ltl	375~1000	±0.0075ltl	333~1200
WRMK	N	±1.5°C	-40~+375	±2.5°C	-40~+333
		±0.004ltl	375~1000	±0.0075ltl	333~1200
WREK	E	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004ltl	375~800	±0.004ltl	333~900
WRFK	J	±1.5°C	-40~+375	±1.5°C	-40~+333
		±0.004ltl	375~750	±0.004ltl	333~750
WRCK	T	±1.5°C	-40~+125	±1°C	-40~+133
		±0.004ltl	125~350	±0.0075ltl	133~1000
WRPK	S	±1°C	0~+1100	±2.5°C	0~600
		±[0.003(t-1100)]	1100~1600	±0.0025ltl	600~1600

6、常溫絕緣電阻
      鎧裝偶在環境溫度為20±15°C，相對濕度不大于80%試驗電壓為500±50V(直流)電極與外套管之間的絕緣電阻>1000MΩ。即1m長的試樣的絕緣電阻為1000MΩ；10m長的試樣的絕緣電阻為100MΩ；
7、偶絲直徑及材料

偶絲形式		單支式	雙支式
套管直徑		Ф2Ф3 Ф4 Ф5 Ф6 Ф8	Ф3Ф4 Ф5 Ф6 Ф8
套管材質	E﹑J﹑T	1Cr18Ni9Ti	1Cr18Ni9Ti
	K﹑N	1Cr18Ni9Ti GH3030	1Cr18Ni9Ti GH3030
	S	GH3039	GH3039

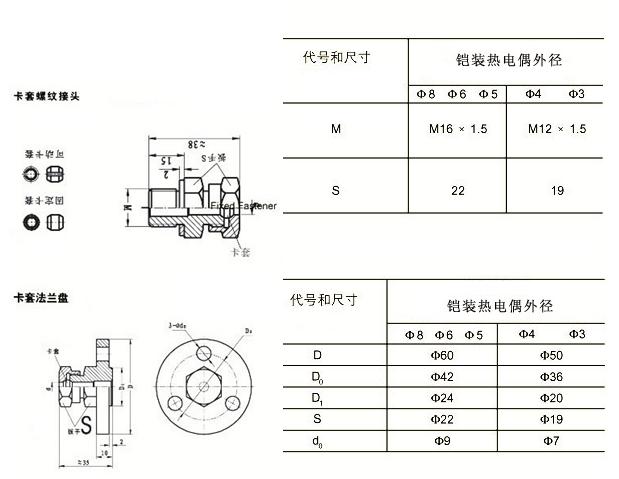

8、安裝固定形式



 9、接線盒形式



 10、鎧裝熱電偶推薦使用溫度

品  種	套管材料	外  徑	使用溫度(°Ｃ)
			長期使用	短期使用
鎳鉻-鎳硅	1Cr18Ni9Ti	2.0	600	700
		3.0，4.0，5.0，6.0，8.0	800	900
	GH3030	2.0，3.0	800	900
		4.0，5.0	900	1000
		6.0，8.0	1000	1100
鎳鉻硅-鎳硅	1Cr18Ni9Ti	2.0	600	700
		3.0,4.0,5.0,6.0,8.0	800	900
	GH3030	2.0,3.0	900	1000
		4.0,5.0	1000	1100
		6.0,8.0	1100	1200
	GH3039	2.0,3.0,4.0	1000	1100
		5.0,6.0,8.0	1100	1200
鎳鉻-銅鎳	1Cr18Ni9Ti	2.0	500	600
		3.0,4.0,5.0	600	700
		6.0,8.0	700	800
鐵-銅鎳	1Cr18Ni9Ti	2.0	400	500
		3.0,4.0,5.0	500	600
		6.0,8.0	600	750
銅-銅鎳	1Cr18Ni9Ti	2.0,3.0,4.0,5.0	250	300
		6.0,8.0	300	350
鉑銠10-鉑	GH3039	2.0,3.0,4.0	1000	1100
		5.0,6.0,8.0	1100	1200

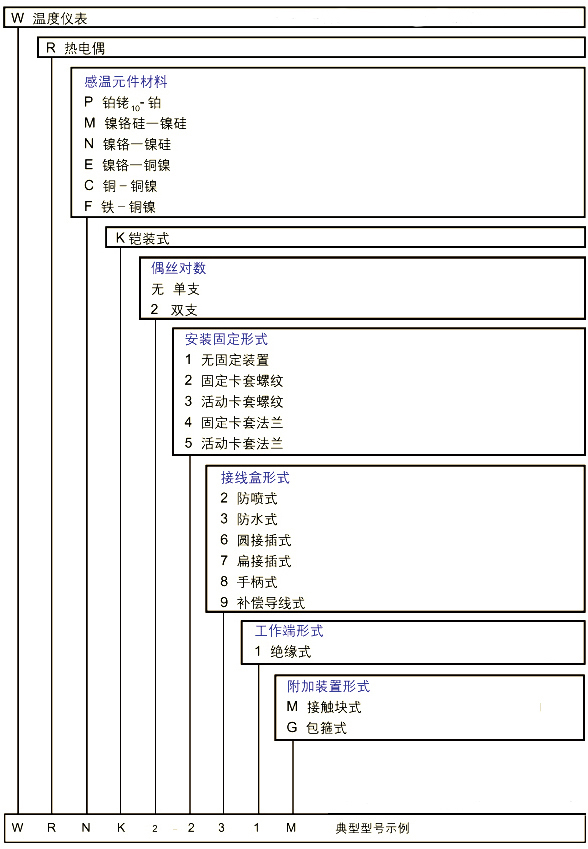

  11、型號命名方法

12、 圓接插式鎧裝熱電偶選型表

     公司還可按樣品或圖紙定做各種特殊型號熱電偶、熱電阻、雙金屬溫度計。



產 品 名 稱	產 品 型 號	分 度 號	溫度范圍 ℃	安裝固定裝置
鉑銠10-鉑	WRPK-161 WRPK2-161	S	0-1300	無固定裝置
鎳鉻硅-鎳硅	WRMK-161 WRMK2-161	N	0-1100
鎳鉻-鎳硅	WRNK-161 WRNK2-161	K
鎳鉻-銅鎳	WREK-161 WREK2-161	E	0-600
銅-銅鎳	WRCK-161 WRCK2-161	T	0-350
鐵-銅鎳	WRFK-161 WRFK2-161	J	0-500
鉑銠10-鉑	WRPK-261 WRPK2-261	S	0-1300	固定卡套螺紋
鎳鉻硅-鎳硅	WRMK-261 WRMK2-261	N	0-1100
鎳鉻-鎳硅	WRNK-261 WRNK2-261	K
鎳鉻-銅鎳	WREK-261 WREK2-261	E	0-600
銅-銅鎳	WRCK-261 WRCK2-261	T	0-350
鐵-銅鎳	WRFK-261 WRFK2-261	J	0-500
鉑銠10-鉑	WRPK-361 WRPK2-361	S	0-1300	活動卡套螺紋
鎳鉻硅-鎳硅	WRMK-361 WRMK2-361	N	0-1100
鎳鉻-鎳硅	WRNK-361 WRNK2-361	K
鎳鉻-銅鎳	WREK-361 WREK2-361	E	0-600
銅-銅鎳	WRCK-361 WRCK2-361	T	0-350
鐵-銅鎳	WRFK-361 WRFK2-361	J	0-500
鉑銠10-鉑	WRPK-461 WRPK2-461	S	0-1300	固定卡套法蘭
鎳鉻硅-鎳硅	WRMK-461 WRMK2-461	N	0-1100
鎳鉻-鎳硅	WRNK-461 WRNK2-461	K
鎳鉻-銅鎳	WREK-461 WREK2-461	E	0-600
銅-銅鎳	WRCK-461 WRCK2-461	T	0-350
鐵-銅鎳	WRFK-461 WRFK2-461	J	0-500
鉑銠10-鉑	WRPK-561 WRPK2-561	S	0-1300	活動卡套法蘭
鎳鉻硅-鎳硅	WRMK-561 WRMK2-561	N	0-1100
鎳鉻-鎳硅	WRNK-561 WRNK2-561	K
鎳鉻-銅鎳	WREK-561 WREK2-561	E	0-600
銅-銅鎳	WRCK-561 WRCK2-561	T	0-350
鐵-銅鎳	WRFK-561 WRFK2-561	J	0-500

 1)熱電偶I級按協議訂貨；

2)保護管其余材質根據協議訂貨；
